Referencia rápida de alineación de rodillos Rollcheck

Configuración Rollcheck alineación

Simplemente coinciden con las líneas de láser verde con las líneas de referencia de negro en la Sistema de alineación de rodillos de RollCheck láser.

Usted verá los resultados en segundos.

  1. Monte la unidad SX-5150T transmisor del Laser sobre el inmóvil, o rodillo de referencia, magnético o con el interruptor transmisor y correas proporcionadas por.
  2. Monte la unidad de Reflector 5150R SX en el rodillo para mover (RTBM) de la misma manera que el transmisor.
  3. Áspero en la línea de láser vertical con la línea de referencia vertical negro en la unidad de Reflector deslizando lateralmente la unidad de Reflector en el rodillo. Esto es sólo para conseguir a la unidad de Reflector centrado con el espejo.

Nota: Asegúrese de que el emisor y el Reflector unidades están sentado firmemente y Plaza el rollo.
Ejemplos de alineación de rodillos:

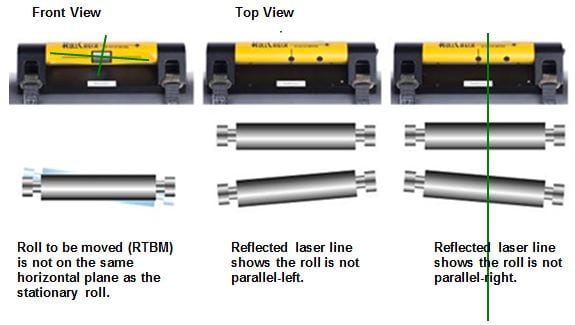

Ejemplos de desalineación del rollo

Ejemplos de alineación de rodillos correcto:

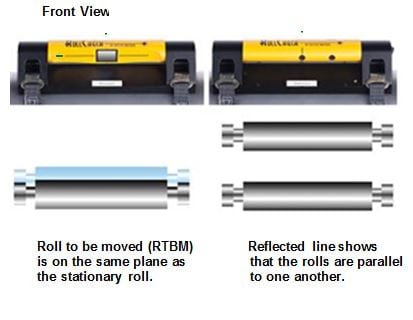

Ejemplos de alineación de rodillos correcta

Nota: Por favor, consulte el Manual de RollCheck para obtener instrucciones detalladas.
