Piezīme: Pārliecinieties, ka rullīša virsmu ir brīva no netīrumiem un plaisām, kā tas var ietekmēt jūsu lasījumos.
1. Uzstādīt SX-5150T lāzera raidītāja bloku stacionārā vai atsauces sarakstā. Izdarīt šādi:
a) Hook siksnas atbilstoša garuma SX 5150T raidītājs vienība aizmugurē pa labi un pa kreisi stiprinājumi, un novietojiet raidītāja vienības uz stacionāru roll tāpēc nākas Roll uz pārvietot (RTBM), un turēties pie tās! (Skat. 1 un 2)
 Stāvs 1 |
 Stāvs 2 |
b) Tagad dot siksnas ap roll un āķis tos raidītāja bloka priekšpusē pa kreisi un pa labi stiprinājumi (Skat. 3 un 4).
 Stāvs 3 |
 Stāvs 4 |
Centieties valstīties raidītāja vienības, lai pārliecinātos, ka tas sēž cieši un kvadrātveida par roll. Izmantot feeler mērītājs (0.001”) lai pārliecinātos, ka visi punkti bracket padara pilna kontakta ar rullīša virsmu.
Padoms: Ja jums ir ļoti delikāts rullīša virsmu, praktiskajiem aizsargplēvi paliktnis akciju ar minimālo biezumu 0,003" un lielumu, 6"x 24"rullīša virsmu un RollCheck.
Tas pasargās no ruļļa virsmas un neietekmēs jūsu līdzinājums.
2. Uzstādīt SX-5150R reflektors vienība Roll jāpārvieto (RTBM). Izdarīt šādi:
c) Hook siksnas atbilstoša garuma SX 5150R atstarotāju vienība aizmugurē pa labi un pa kreisi stiprinājumi, un atstarotāju vienības laist Roll uz pārvietot (RTBM), un turēties pie tās! (Skat. 5 un 6)
 Stāvs 5 |
 Stāvs 6 |
d) Tagad, lai siksnas ap roll un āķis tos pa labi un pa kreisi stiprinājumiem uz priekšējo sānu atstarotājs vienības (Skat. 7 un 8).
 Stāvs 7 |
 Stāvs 8 |
3. Ieslēdziet raidītāja vienības un novērot, ja raidītāja vertikālo lāzera līnijas streiki atstarotājs vienības. Ja nepieciešams, pagrieztu raidītāja blokam veikt vertikālu lāzera līnijas skāra vertikālā rieva par atstarotāju vienības, kas atrodas virs un zem spoguļa centra.
4. Ja konstatējat, ka vertikālās līnijas nesakrīt ar šo vertikālo groove atstarotājs vienības, būs nepieciešams slaidu atstarotājs vienības sāniski līdz brīdim, kad tas sakrīt. Slaidu atstarotājs vienības uz sāniem uz tās roll nepieciešamības veikt raidītāja vertikālo lāzera līnijas skāra vertikālā rieva atstarotājs vienībā, atkārtoti drošu siksnas, ja nepieciešams, pārliecinoties, ka atstarotāja vienība ir saspringts roll.
5. Tagad novērot kur raidītājs horizontālo lāzera līnija streiki reflektors vienību. Ja nepieciešams, pagrieztu raidītāja vienības, lai horizontālā lāzera līnijas hits netālu no centra vienības atstarotājs priekšpusē.
6. Tagad pagrieziet reflektors vienību, lai tieši pozicionēt horizontālo gropi uz Raidītāji horizontālo lāzera līnijas.

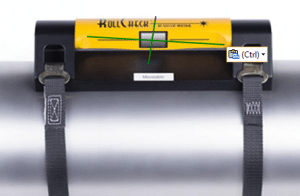

7. Jebkura vertikālā novirze no rullīšiem tagad redzams, ka raidītājs horizontālo lāzera līnija nesakrīt perfekti ar melnu horizontālu gropē centrā reflektora vienības. Lāzera līnijas būs novērojama nedaudz augstu vienā galā un nedaudz zems pie otra. (Sk. 9)
Stāvs 9
Piezīme: Rullis, kas jāpārvieto (RTBM) neatrodas tajā pašā plaknē kā stacionāro roll.

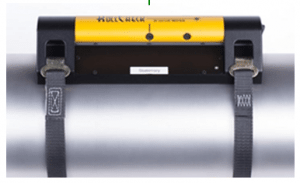

8. Tagad paaugstināt vai pazemināt vienā galā Roll uz pārvietot (RTBM) lai padarītu sakrīt ar melnu horizontālu līniju uz atstarotāja vienību horizontālās lāzera līnijas. Kad tas tiek darīts, esat izlabojis vertikālo leņķi vai piķis, kas pastāvēja starp ruļļos. (Sk. 10)
Stāvs 10
Piezīme: Rullis, kas jāpārvieto (RTBM) šobrīd tajā pašā plaknē kā stacionāro roll.
9. Tagad novērot, ka atspoguļoja vertikālo lāzera līnijas ir pārsteidzoši raidītāja vienības. Ja nepieciešams, pagrieztu atstarotājs vienības, lai izraisīt atspoguļoja vertikālo lāzera līnijas pārsvītrots raidītāja vienības centrs.
10. Novērot, ja atspoguļoja vertikālās līnijas ir saskaņots ar vertikālu melna līnija raidītāja vienības. Ja tā nav, jums ir horizontālā leņķa nevienādība (paralēli trūkums) starp ruļļos, kas ir jāizlabo. (Sk. 11)
Stāvs 11
11. Pārvietot vienu galu no RTBM sānis, cik nepieciešams, lai radītu atspoguļots vertikālo lāzera līniju tieši atbilst vertikālo rievu centrā pārraidīšanas ierīci. Pēc tam, kad tie, jums ir sasniegušas paralēlo izvietojumu jūsu rullīšus un jūsu darbs ir gandrīz pabeigts. (Sk. 12.)
Piezīme: Atstaroto horizontālās lāzera līnijas ir bez nozīmes.
Stāvs 12
Piezīme: Atstaroto lāzera līnijas liecina, ka ruļļos paralēli viens otram
12. Tagad noņemiet raidītājs un reflektors vienības no abām ruļļos.
Brīdinājums!! Ļoti jāuzmanās, turēt uz raidītāju un atstarotāju vienība vienlaikus likvidējot siksnas, tāpēc viņi pēkšņi neiekrīt off roll!!!
13. Tagad pārmontēt raidītājs un reflektors vienības, kā aprakstīts Steps 1 caur 6, un novērot, ka raidītājs horizontālās lāzera līnijas vēl sakrīt ar horizontāla melna līnija uz atstarotāja vienību, un atstaroto vertikālās lāzera līnijas vēl sakrīt ar vertikālo melna līnija uz raidītāju vienību. Tie būtu, un tas ir jūsu ticamības pārbaudi, ka vienības tika uzstādīts pareizi pirmo reizi apkārt, un ka tu esi izdarījis labu darbu saskaņot jūsu kustamo roll ar stacionāru atsauces rullis.
Piezīme: Noņemt visus komponentus un pārliecināties, ka nav vaļīgu detaļu tiek atstāti novārtā jebkurā vietā pa visu darba laukumu.
Iekasēšanas instrukcijas
Piezīme:Lādētāja ports atrodas aizmugurē lāzera raidītājs. |
Piezīme: Uzlādes indikators atrodas priekšpusē lāzera raidītājs. |
RollCheck, kas aprīkoti ar Uzlādējamo litija jonu akumulators ar izpildes laiks no 16 lai 20 stundas nepārtrauktas.
Sarkans indikators norāda vienības statusu, jo tas ir maksas.
Kad lādētājs ir pievienots raidītājā, sarkanais indikators deg līdz brīdim, kad pilnībā uzlādēts, sarkana gaismas DIODE izslēgsies, kad akumulatoru pabeigta uzlāde.
Uzlādes laiks par 5 stundas.
